一、概述

二、聯動邏輯設計核心規范依據與設計原則

（一）核心國標強制約束條款

1. GB50116-2013 第 4.1.6 條：所有自動消防聯動設備（含應急疏散系統）必須采用兩個獨立報警裝置 “與邏輯” 作為自動觸發信號，禁止單點探測器聯動；

2. GB51309-2018 第 3.6.2 條：集中控制型應急照明控制器接收火警信號后，3s 內完成燈具點亮、路線調整，可接收火災報警主機分區信號實現分區分層控制；

3. GB50166-2019 施工驗收標準：聯動邏輯必須按防火分區獨立編制，分區之間聯動范圍不得交叉混淆，所有聯動動作需具備設備反饋信號上傳功能。

（二）泰和安聯動邏輯四大設計原則

1. 人員疏散優先原則：聲光、廣播、疏散燈具為更高 優先級聯動輸出，先保障人員預警逃生，再執行排煙、防火分隔、電梯迫降等控火措施；

2. 分區精準聯動原則：杜絕一棟建筑一處著火、全樓疏散設備同步動作，僅聯動著火分區 + 上下相鄰樓層，減少大范圍恐慌、通道擁堵；

3. 動態路線適配原則：聯動邏輯綁定疏散預案，火情發生后自動屏蔽穿越火區的疏散通道指示箭頭，重新規劃繞行逃生路線；

4. 手動強制兜底原則：無論自動聯動是否開啟，消防控制室手動控制盤可一鍵全局啟動應急疏散系統，不受自動邏輯、探測器故障限制。

三、泰和安聯動邏輯編程完整操作流程

（一）編程前期基礎資料梳理（前置必備工作）

1. 建筑防火分區、樓層分區劃分圖紙，標注每個分區編號、安全樓梯位置、疏散出口；

2. 前端設備二次碼清單：探測器、手報、聲光、廣播分區、應急照明控制器聯動輸入模塊編碼；

3. 應急疏散系統點位表：各分區集中電源編號、疏散燈具編碼、預設多套疏散預案編號；

4. 配套設備清單：排煙風機、加壓風口、電梯控制柜、非消防電源切斷模塊點位。

（二）兩種編程模式實操步驟

1. 電腦客戶端離線編程（大型綜合體 ，推薦方案）

1. 數據導出備份：通訊線連接火災報警主機，讀取主機現有回路點位、分區參數，導出本地備份，防止編程失誤丟失原始配置；

2. 聯動公式編輯：軟件內置聯動公式編輯器，以分區為單位錄入 “觸發條件 + 聯動輸出動作” 標準公式。標準疏散聯動公式示例（3 樓防火分區 1）：

   (S0301+M0301) → YS0301,GB03,SS03

   釋義：S0301=3 分區煙感，M0301=3 分區手報，雙信號觸發；輸出 YS0301=3 分區聲光、GB03=3 層應急廣播、SS03 = 下發信號至 3 層應急疏散控制器啟動疏散預案；

3. 延時、互鎖參數配置：設置疏散設備 0 延時立即啟動，排煙風機延時 5s 啟動，電梯迫降延時 10s；設置互鎖規則：疏散系統啟動后，普通照明輸出強制鎖定斷開；

4. 公式校驗、導入主機：軟件自動校驗語法錯誤、點位重復沖突，校驗無誤后上傳至火災報警主機，主機自動存儲生效。

2. 主機本地面板編程（小型商鋪、住宅改造項目）

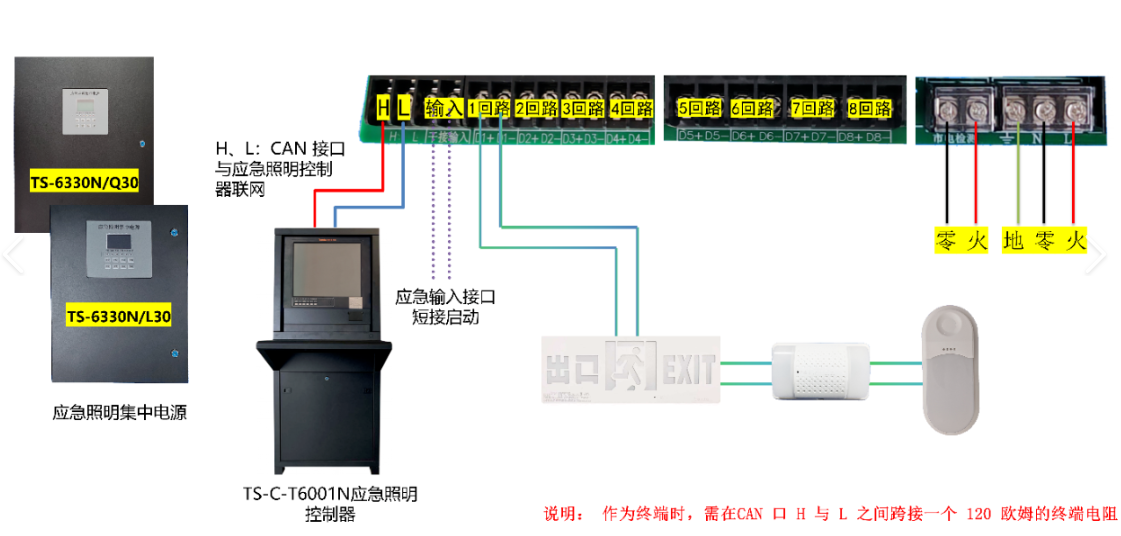

（三）聯動信號雙向反饋邏輯編程設置

1. 火災報警主機下發疏散啟動指令后，持續接收應急照明控制器上傳的 “應急運行反饋信號”，CRT 同步顯示 “3 層疏散系統已啟動”；

2. 若控制器無反饋信號返回，主機持續發出故障聲光提示，提醒值班人員疏散系統未正常啟動，需現場手動處置；

3. 疏散燈具、集中電源故障信號實時回傳主機，存儲故障時間、點位，便于后期運維檢修。

四、不同建筑業態標準化分區聯動邏輯方案

（一）高層住宅建筑聯動方案

1. 觸發條件：本層雙探測器或探測器 + 手報報警；

2. 聯動輸出：著火層、上層、下層三層聲光 + 廣播啟動，三層疏散燈具動態點亮；地下一層、屋頂機房僅基礎應急照明常亮，不啟動聲光；

3. 路線邏輯：疏散指示箭頭統一指向本層樓梯間，屏蔽通往電梯廳的指示標識；

4. 配套聯動：10s 后迫降所有客梯至首層，切斷著火層及上下層樓道非消防電源。

（二）大型商業綜合體（購物中心）聯動方案

1. 觸發條件：單一防火分區內雙報警設備確認火情；

2. 聯動范圍：本防火分區 + 左右相鄰防火分區疏散系統全啟動，三層聲光分區播報，廣播循環播放分流疏散語音；

3. 動態路線核心邏輯：控制器接收分區火警編號后，自動屏蔽穿過著火分區的通道指示，引導顧客從兩側相鄰分區安全出口繞行；中庭區域防火卷簾同步下降分隔火區，疏散燈指引繞開中庭。

（三）醫院病房樓特殊聯動邏輯

1. 聲光分級控制：著火分區聲光低音量預警，相鄰樓層僅廣播語音、不啟動聲光閃光；

2. 疏散燈具全時段低亮度常亮，火情后提升亮度，調整路線指向無障礙疏散樓梯；

3. 增設護士站專用聯動提示：主機同步聯動護士站聲光報警，提醒醫護人員協助病患撤離，電梯保留消防電梯正常運行。

（四）地下車庫 / 軌道交通隧道聯動方案

1. 分區觸發后同步啟動本分區疏散燈具、聲光，3s 內開啟排煙風口、啟動排煙風機；

2. 隧道多預案邏輯：報警主機下發分區火警代碼，應急控制器切換對應隧道單側疏散預案，雙向箭頭統一指向就近疏散橫通道；

3. 車庫聯動切斷全部車庫照明，僅保留疏散指示光源，禁止車輛通行標識同步點亮。

五、動態疏散路線聯動控制邏輯（泰和安核心差異化功能）

1. 基礎預案（正常無火災）：所有疏散燈具箭頭指向最近固定安全出口；

2. 火情一級預案（本分區著火）：應急控制器接收主機分區信號，反向熄滅指向火區通道箭頭，全分區燈具統一指向遠離火場的樓梯、出口；

3. 借用分區疏散預案：當本分區出口被煙火封堵，聯動邏輯自動激活相鄰分區借用疏散模式，本分區燈具箭頭指向相鄰防火分區入口，相鄰分區入口 “禁止進入” 標識熄滅、通行標識點亮，實現跨分區疏散導流。

六、聯動邏輯校驗與防誤報優化設計

1. 延時防抖設置：探測器單次瞬時報警 1s 內不判定有效，避免灰塵、水汽干擾造成瞬時誤觸發；

2. 分區隔離邏輯：不同防火分區聯動公式相互獨立，A 分區火警不會觸發 B 分區疏散設備；

3. 自動復位邏輯：火情消除、主機手動復位后，疏散控制器同步退出應急模式，燈具恢復正常待機，集中電源切回市電供電。
