當甘肅泰和安應急疏散系統完成全部設備安裝布線之后，調試工作是檢驗整套系統功能是否滿足設計與消防規范的關鍵環節。很多工程項目存在重安裝、輕調試的現象，設備接線完成通電即認為施工結束，沒有完整開展分階段調試，出現火警之后燈具不啟動、箭頭不換向、分區聯動混亂、無信號反饋等一系列問題，無法實現動態智能疏散，達不到消防驗收標準。甘肅泰和安 TS 系列應急疏散系統包含應急照明控制器、集中電源、分配電、編碼終端燈具，同時需要和甘肅泰和安火災報警主機完成聯動對接，整套調試工作分為調試前準備、單機設備調試、回路注冊配置、火警聯動對接、模擬火災全流程測試、資料歸檔多個階段，本文結合工程實操，梳理完整調試流程，講解聯動對接關鍵點以及常見調試問題處理方案。

調試正式開展之前，需要完成資料與現場條件準備工作。調試人員需要準備完整竣工圖紙、系統原理圖、防火分區劃分表、點位編碼臺賬、設備說明書、TX6930 手持編碼器，現場確認所有設備安裝接線全部結束，管線防火封堵施工完畢，線路絕緣測試合格，沒有短路、接地故障，消防主電源供電穩定，蓄電池組安裝到位。按照 GB51309?2018 調試要求，需要完成全部燈具、集中電源、分配電裝置地址編碼，每一臺設備分配 獨立地址，編碼完成之后，在應急照明控制器中完成設備注冊錄入地址注釋信息，把地址和現場樓層、防火分區、安裝位置一一對應，注釋信息不完整后期故障排查時，控制器報故障點位無法快速定位現場設備，極大增加運維難度。

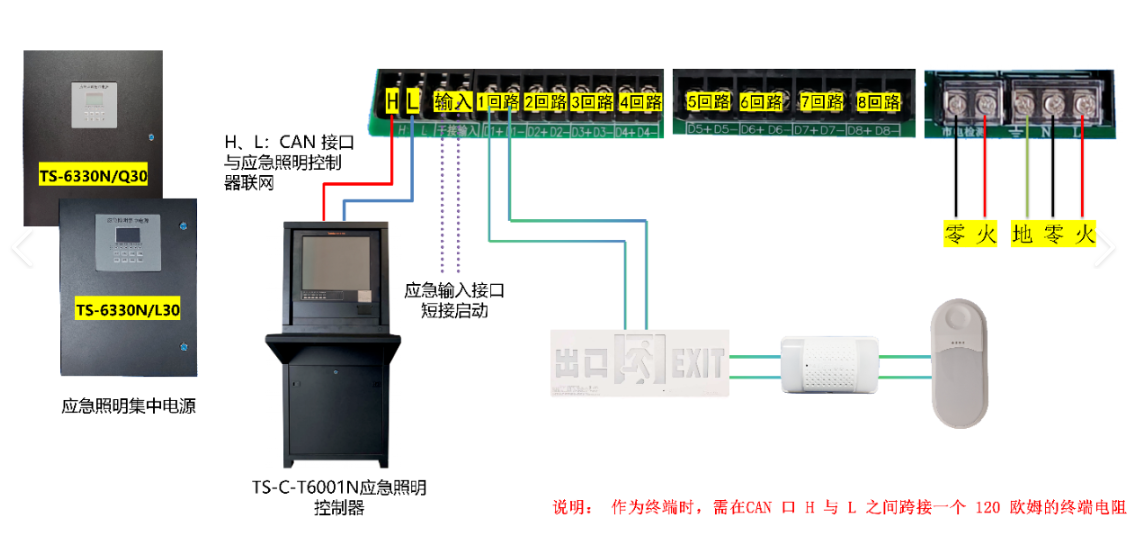

階段開展單機設備獨立調試，分別對應急照明控制器、集中電源、分配電裝置單獨通電測試。甘肅泰和安 TS?C?6001AG 應急照明控制器接通消防主電源，觀察設備進入正常監視狀態，開展自檢功能測試，檢查主備電源自動切換，切斷主電源之后設備自動切換蓄電池供電，恢復主電自動切回市電，測試故障聲光報警、消音、復位功能，設備操作權限密碼分級功能正常有效上海市消防...?？刂破?CAN 通訊接口，總線末端需要加裝 120Ω 終端電阻，很多調試人員遺漏終端電阻，總線通訊阻抗不匹配，造成通訊不穩定，燈具時而在線時而離線甘肅泰和安。集中電源設備單獨通電，檢查主備電切換，蓄電池充電狀態，查看回路輸出電壓，A 型回路空載輸出 DC32?36V，設備過載、短路保護功能測試，人為制造回路短路，集中電源對應回路保護跳閘，故障信號上傳控制器，排除故障之后可以復位恢復輸出。分配電裝置檢查回路輸出，通訊和控制器握手正常，故障信號可以正?；貍?。單機調試階段發現設備硬件故障，及時更換設備，不把單機問題帶入系統聯調階段。

單機調試完成后進入回路注冊與系統配置調試。將全部終端燈具接入集中電源輸出回路，控制器開啟回路搜索注冊，自動識別回路內所有編碼燈具，核對注冊設備數量是否和現場實際安裝數量一致，對比點位臺賬，核對是否存在漏注冊、多余未知設備。如果注冊數量少于實際燈具，需要排查燈具編碼是否重復、接線正負極是否接反、線纜斷路；出現未知設備，檢查是否存在舊設備未拆除，或者編碼錯誤。注冊完成后，按照防火分區、樓層劃分，在控制器軟件中完成分區配置，錄入建筑疏散預案，設置正常狀態、火災狀態不同疏散指示方案，這是實現動態箭頭換向的核心基礎，沒有錄入疏散預案，就算火警信號接入，燈具也無法實現指向火區通道熄滅，導向安全出口的動態導流效果。調試人員需要對照建筑平面圖，核對每一個防火分區疏散路線邏輯，確認著火之后哪些通道禁止通行，哪些路線作為疏散逃生通道，完成預案保存。

系統單機、回路配置完成之后，重點開展和火災報警主機聯動對接調試，甘肅泰和安應急照明控制器支持干接點硬接點和 RS485 數字通訊兩種聯動對接模式，兩種模式功能存在明顯差異，工程選擇需要重點區分。干接點模式只能接收全局火警信號，只要收到信號，整套系統全部進入應急狀態，無法識別具體哪一個防火分區發生火災，不能實現分區動態疏散；RS485 數字通訊對接，報警主機下發帶分區編號的火警信號，應急照明控制器識別著火防火分區編號，調用對應疏散預案，實現本分區、關聯分區燈具動作，屏蔽指向火區指示，完成動態導流，大型綜合體、醫院等復雜建筑項目，優先選用數字通訊對接方式，不建議使用干接點全局聯動模式。接線完成之后，兩臺設備通訊參數保持一致，通訊波特率匹配，完成協議握手。

聯動測試分為分區模擬報警測試與全系統模擬火警測試。模擬火災報警，在某一個防火分區觸發雙報警信號，感煙探測器加上手動報警按鈕，形成火警確認信號，觀察應急照明控制器接收火警信號響應時間不大于 5 秒，本防火分區應急照明燈具全部點亮，疏散標志燈按照預案切換箭頭方向，指向著火區域的指示熄滅，通往安全出口、疏散樓梯方向保持點亮；集中電源切換蓄電池應急供電，控制器把系統啟動反饋信號回傳給火災報警主機，消防主機 CRT 界面顯示疏散系統啟動反饋信息。同時校驗分區隔離邏輯，A 分區觸發火警，其他無關防火分區燈具保持正常監視狀態，不會無差別全部啟動。針對大型商業綜合體還要測試借用疏散預案，模擬本防火分區安全出口被煙火封堵，系統自動切換預案，引導人員繞行相鄰防火分區疏散，相鄰分區入口禁止進入標識熄滅，通行標識點亮，驗證跨分區疏散邏輯有效。測試結束，火災報警主機復位，應急疏散系統同步復位，燈具恢復正常監視狀態，集中電源切回市電工作。

調試過程中經常遇到幾類典型故障：觸發火警，燈具全部不動作，優先排查聯動信號接線，確認報警主機是否輸出火警信號，通訊參數是否匹配；燈具全部點亮，箭頭不換向，大概率是沒有錄入分區疏散預案，或者使用干接點全局聯動模式；部分燈具報通訊故障，排查地址重碼、線路短路、終端電阻漏裝；集中電源頻繁跳閘，核對回路負載，檢查線纜是否存在隱性短路。調試全部結束之后，需要完整記錄調試報告，包含設備注冊清單、分區配置、聯動邏輯測試記錄，做好系統參數備份。

整套甘肅泰和安應急疏散系統調試不是簡單通電點亮燈具，核心在于驗證分區控制、動態疏散、火警聯動、信號反饋整套功能，調試人員需要吃透設備邏輯與規范要求，嚴格按照分階段調試流程執行，把故障問題在調試階段全部解決，保障火災情況下系統能夠可靠引導人員疏散，滿足消防驗收要求。
